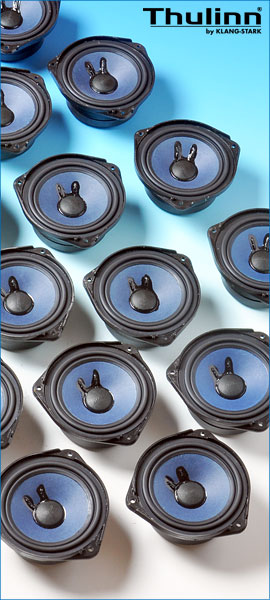

Thulinn restaurierte BOSE 901 HVC-Driver
Der Membranenbruch bei der letzten Generation von Schaumstoffsicken ist deutlich zu erkennen
Nach Membranenbruch mit Thulinn Sicke restauriert: BOSE 901 / VI HVC-Lautsprecher
Sie möchten von den unteren Oktaven mehr hören - und spüren? Sie wünschen sich eine höhere Präzision in der Tieftonwiedergabe? Dann empfehlen wir die Thulinn upgrade Ständer- und Subwoofer- Kombination. Wenn man sie einmal im Zusammenspiel mit BOSE 901 Lautsprechern gehört hat, gibt man sie nicht mehr her. => mehr
Thulinn upgrade Aktivsubwoofer für alle BOSE 901 Lautsprecher

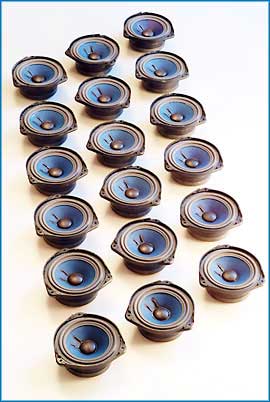

Die mit Schaumstoff restaurierten HVC-Driver eines 901 Paares
Für den Einsatz unter besonderen Bedingungen z. B. Aussen, bei Feuchtigkeit, Temperaturschwankungen und für den professionellen Einsatz verwendet BOSE Gewebesicken. Und wie hier im VS-100 auch verstärkte Membranen.

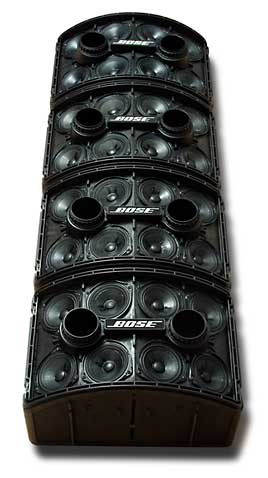

Vier restaurierte BOSE 802 der ersten Serie mit Thulinn Sicken und Membranbeschichtung: bereit zum Einsatz in der professionellen Beschallungstechnik.
Der BOSE 901 ist ein robuster Lautsprecher, der ab der Version Serie III in den Schaumstoffsicken einen Schwachpunkt besitzt. Die Schaumstoffsicke verbindet die Membrane mit dem Korb. Sie muss flexibel sein, um der Membrane großzügige Hübe zu gestatten. Sie muss fest sein, um der Membrane einen guten Halt zu geben. Die Sicke ist verantwortlich für die Feinzentrierung des Lautsprechers und hat großen Einfluss auf seinen Klang. Auch wenn die Sicke großen Belastungen ausgesetzt ist - sie soll möglichst lange halten.
Vom Zerfall des Schaumstoffes ...
Die Schaumstoffsicken der ersten Generation (von Lautsprechern der 70-er und 80-er Jahre) sind heute in der Regel zerfallen. So auch die Sicken von BOSE 901 Lautsprechern der Serien III bis V: sie werden luftdurchlässig, klebrig, bilden Löcher und zerbröseln.
... zum Membranenbruch
Während der Bauzeit der BOSE 901 Serie V wurde ein neuer Schaumstoff entwickelt und eingeführt. Dieser Schaumstoff wird mit dem Alter nicht weich, sondern er verhärtet. Das hat zur Folge, dass die Sicke Membranhüben nicht mehr durch Abrollen folgen kann. Es bilden sich Knickstellen am Grenzpunkt zwischen Membrane und Sicke. Diese Knickstellen führen auf Dauer zum Bruch der Membrane.
Die Verhärtung der Schaumstoffsicken bei BOSE 901 Version Serie VI Lautsprechern manifestiert sich zunächst durch mangelnde Tiefbasswiedergabe und zunehmenden Leistungshunger der Lautsprecher. Später kommen Verzerrungen und Störgeräusche hinzu.
Können sich so viele Markenhersteller irren?
Diese Tatsache beweist, dass die große Mehrzahl der Lautsprecherentwickler Recht hat: Schaumstoffsicken sind heute technisch überholt und haben in modernen Lautsprechern nichts zu suchen. Schauen Sie sich im Fachhandel um - vermutlich werden Sie bei keinem Lautsprecher eines Markenherstellers Schaumstoffsicken vorfinden.
Lassen Sie sich nicht täuschen!
Es gibt keine Sicke als originales Ersatzteil für BOSE HVC Lautsprecher - nicht in BOSE Ersatzteilelisten und nicht in den Händlerinformationen. Aus Service Manuals und "Explosionszeichnungen" ist ersichtlich, dass die Schaumstoffsicke nicht einzeln verfügbar ist: der Hersteller liefert den blauen Pappkonus als Einheit zusammen mit der Sicke an BOSE aus. Die Sicke wird also bereits beim Hersteller mit der blauen Membrane verklebt. Eine Schaumstoffsicke als originales Ersatzteil gibt es nicht! Bei meinen langjährigen Recherchen auf der Suche nach einem brauchbaren Ersatzteil, bin ich immer wieder auf ein Material gestoßen: egal ob in Holland, den U.S.A., Deutschland oder sonstwo angeboten - es ist immer dasselbe Material minderer Qualität mit hohen Qualitätsschwankungen.
Letztlich war ich veranlasst, für den Lautsprecher, der es wirklich wert ist, ein gutes Ersatzteil zu entwickeln: die Thulinn Sicke. Mit der Thulinn Sicke kann nicht nur eine Reparatur auf hohem Niveau stattfinden, sondern der BOSE 901 wird klanglich auf Höchstleistung gebracht: allein messtechnisch ist eine Linearisierung des Lautsprechers zu verzeichnen. Gänzlich überzeugend ist dann der vergleichende Hörtest: mehr Dynamik, mehr räumliche Präzision - viel mehr Freude an der Musik.
Wenn wir von Restauration sprechen, nehmen wir uns des gesamten 901 Systems an - also der kompletten Lautsprecher und des Equalizers. Bei einem Alter von 25-30 Jahren ist die Serviceliste lang: bei Schäden durch Materialausdünnung, Korrosion, verhärtende Kleber, Staub und Schmutz usw. gilt es, den Lautsprecher komplett zu zerlegen, zu reinigen und neu zusammenzusetzen. Dem Alterungsprozess wirken wir durch einen gezielten Neuaufbau der Lautsprecher entgegen.

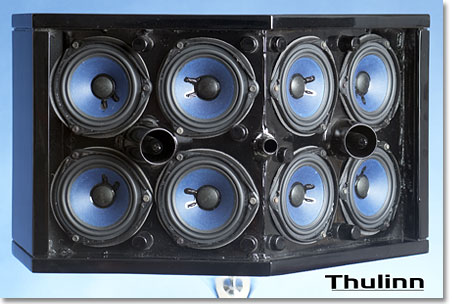

Ein KLANG-STARK BOSE 901 Lautsprecher, Sondermodell orchestra, mit High-End Thulinn Sicken ausgestattet.
Im professionellen (P.A.-) Bereich verwendet Bose in den Baureihen 802 II, 802 III und 402 II Gewebesicken. Sie sind mechanisch robuster als Schaumstoffsicken. Außerdem unempfindlich gegen Feuchtigkeit, Nässe und gegen extreme Temperaturschwankungen.
Für HiFi-Anwendungen empfehlen wir Thulinn Sicken
Die Thulinn Sicke ist ein Ersatzteil, das speziell für die Reparatur der HVC Lautsprecher entwickelt wurde. Thulinn Sicken sind technisch auf der Höhe der Zeit. Auf dem Markt werden alle möglichen Sicken aus unterschiedlichen Werkstoffen zur Reparatur der BOSE HVC Lautsprecher angeboten. Dabei handelt es sich meist um universelle Sicken, die für verschiedene Lautsprecher passen. Besonders beliebt ist eine in Asien gefertigte Kopie der originalen Sicke, die oft auch als "Originalsicke" oder "Erstausrüsterqualität" angepriesen wird. Beide Bezeichnungen sind irreführend: BOSE bekommt die Sicke im Verbund mit der blauen Pappmembrane vom Hersteller geliefert. Einzelne "Originalsicken" gibt es daher garnicht. Wenn Sie eine originalgetreue Reparatur verlangen, so gibt es nur eine Lösung: BOSE bietet Ihnen zur Instandsetzung Ihrer 901 Lautsprecher komplette Austauschsätze an. Sie geben Ihre 18 defekten Systeme ab und bekommen gegen eine Zuzahlung 18 fabrikneue Systeme für Ihre beiden 901 Gehäuse. Möchten Sie sich klanglich verbessern, vertrauen Sie auf die Thulinn Restauration. Möchten Sie der Thulinn Restauration nicht blind vertrauen, so kommen Sie zu uns nach => Linden. Hier haben Sie die Gelegenheit, die Lautsprecher ausführlich und in Ruhe probezuhören.
Die Reparatur der HVC Treiber
Zunächst werden die HVC-Driver ausgebaut und gemessen. Sind die Spulen defekt kann keine Reparatur erfolgen. Bei positiver Prüfung werden zunächst die alten Profile entfernt und die Membranen gereinigt. Eine neue Sicke wird eingeklebt und die Membrane justiert. Für diesen - wichtigsten - Arbeitsschritt haben wir eine Zentrierstation mit Messplatz entwickelt. Während der Trockungsphase wird der HVC-Driver mehrmals gemessen und justiert. Ist die Spule nicht exakt ausgerichtet, kann der HVC Treiber möglicherweise ohne Störgeräusche arbeiten, dies jedoch nur mit verminderter Leistung. Ein Schalldruckverlust von bis zu 34 Prozent kann mit einer dezentrierten Spule einhergehen. Der Frequenzgang wird an unserer Messeinrichtung überprüft. Jede Abweichung von der Qualitätsnorm wird festgestellt und kann dann korrigiert werden.
Nach der Trocknung wird der gesamte Lautsprecher nochmals gemessen. Wir gewähren eine Garantie von 5 Jahren* auf die Reparaturarbeiten und das gelieferte Material. Wir verwenden nur hochwertige Teile und Materialien, die wir genügend lange erproben konnten.
KLANG-TUNING
Als klangverbessernde Maßnahmen bieten wir zunächst die Membranbeschichtung und die Gehäusebedämpfung an. Für die Beschichtung arbeiten wir mit verschiedene Werkstoffe die wir in Abhängigkeit der verschiedenen Membranausführungen verwenden. Eine Beschichtung verstärkt die Membrane und vermindert Resonanzen, erhöht den Wirkungsgrad und macht die Membrane resistent gegen Einwirkungen wie Feuchtigkeit, Schmutz und UV-Licht.
Die Gehäusebedämpfung hat BOSE mit dem 901 Serie V Lautsprecher eingeführt. Damit wird Gehäuseresonanzen wirkungsvoll entgegengesteuert. Zudem lässt sich durch die exakte Dämpfung des Gehäuses eine Feinabstimmung vornehmen, was zu einer hoch definierten Mittenwiedergabe führt.
Frequenzgang BOSE 901/III nach Einmessung unter Berücksichtigung des Wohnraumes
KLANG-STARK Thulinn Sicken
Im Bestreben, Bose 901 Lautsprecher nicht nur zu reparieren, sondern sie noch zu verbessern, war ich auch auf der Suche nach Ersatztreibern, die am besten auch noch preiswerter als eine Revision der originalen Treiber sein sollten. Oft war das kompakte Gehäuse der 901 das erste unüberwindliche Hindernis. Trotzdem gab es Treiber, die passten, und zunächst vielversprechend erschienen, dann aber nach ersten Hörtests im 901 Gehäuse durchfielen.
Es lag nahe, am originalen BOSE HVC-Treiber weiterzuarbeiten: in der Vergangenheit wurde der Sicke zu wenig Aufmerksamkeit geschenkt, obwohl sie klangbestimmend ist. Als der BOSE HVC-Treiber entwickelt wurde, waren Sicken aus geschäumtem Kunststoff für HiFi-Lautsprecher die Regel, da es zu diesem Zeitpunkt kein besseres Material gab. Mir erschienen Tests mit modernen Materialien sinnvoll, da die Möglichkeit bestand, den BOSE 901 Lautsprecher mit geringem Aufwand zu verbessern. Die Hörtests verliefen derart positiv, dass ich umgehend veranlasst war, eine Sicke zu konstruieren, die genau auf den HVC-Treiber abgestimmt ist und die dem heutigen Stand der Technik entspricht.
Damit die neue Sicke dem kräftigen Antrieb des BOSE 901 Lautsprechers gerecht werden konnte, war es wichtig, die exakten Abmessungen des HVC-Treibers zu berücksichtigen, und in der späteren Fertigung nur geringe Toleranzen zu akzeptieren. Auf Grund der großen Hübe, die die Membrane auszuführen hat, kommt auch nur eine Sicke in Frage, die wie das Erstaurüsterteil die Schnittform eines "M" hat - das M-Profil. Nur eine Sicke mit M-Profil kann dem HVC-Treiber den nötigen Halt geben.
Die KLANG-STARK Thulinn Sicken für BOSE 901 Lautsprecher besitzen gegenüber Schaumstoff bessere Dämpfungseigenschaften. Mit modernen Materialien kann man in der Reparatur durch Auswahl von Masse und Materialzusammenstellung die originalen Parameter des Lautsprechers wiederherstellen. Die mechanischen Eigenschaften der originalen Schaumstoffsicken werden simuliert. Die Belastbarkeit des Lautsprechers bleibt erhalten, die Verzerrungen werden durch das neue Material verringert. Praktisch alle akustischen Eigenschaften des Lautsprechers werden verbessert. Eine gesteigerte Lebendigkeit über das gesamte Frequenzband ist die Folge.
Bei der Herstellung der Thulinn Sicken legen wir größten Wert auf einen hohen Qualitätsstandard. Wir produzieren in Deutschland und führen regelmäßige Qualitätskontrollen durch. Das für Lautsprechersicken verwendete Material wird kontinuierlich verbessert. Neue Entwicklungen werden in laufende Produktionen miteingebunden.
Nutzen Sie unser Angebot, und Sie erhalten mit den KLANG-STARK Thulinn Sicken nicht nur ein High-Tech Produkt, sondern Sie haben auch die Gewissheit, dass Sie das Beste für Ihre BOSE 901 Lautsprecher getan haben. Eine Fehlentscheidung lässt sich in dem Fall nicht rückgängig machen.
Das sagen Testhörer über Thulinn BOSE 901 Lautsprecher:
"Der beste BOSE 901 den ich jemals gehört habe."
"Ein echtes Novum: lebendigerer, leichterer Klang."
"Der Lautsprecher springt einen förmlich an."
Die KLANG-STARK Thulinn Sicken bieten gegenüber den Sicken aus Schaumstoff folgende Vorteile:
| => |  |
eine gesteigerte Klangtreue durch ein Plus an Dynamik. | |||
| => | |
eine niedrigere untere Grenzfrequenz und dadurch mehr Tiefbass: 50% mehr Bass im Bereich zwischen 20 und 80 Hz. | |||
| => | |
eine bessere Höhenwiedergabe zwischen 2 und 10 kHz - insbesondere im Präsenzbereich: bis zu 3 dB mehr Leistung zwischen 5 und 8 kHz. | |||
| => | |
eine theoretisch unbegrenzte Haltbarkeit der Sicken bei fachgerechtem Einbau. |
|||

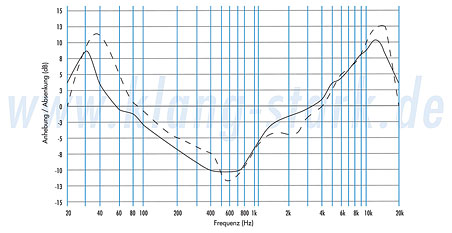

| Ein BOSE 901 Lautsprecher ausgestattet mit KLANG-STARK Thulinn Sicken klingt anders: größer, mächtiger, impulsiver und - noch räumlicher. Überzeugen Sie sich bei einem Hörtest in unserem HiFi punkt:raum Vorführbereich oder im 901 Heimkino bei KLANG-STARK im Lautsprecherland Linden. Notwendige Entzerrung von Thulinn-restaurierten BOSE 901 Lautsprechern im Vergleich mit dem Active Equalizer der BOSE 901 Serie IV Lautsprecher  Die Kurve für restaurierte Bose 901 Lautsprecher mit Thulinn® Sicken (durchgezogenene Linie) im Vergleich mit der Kennlinie des originalen Equalizers Serie IV (gestrichelte Linie). Die Thulinn® Sicken führen zu einer Anhebung des Schalldruckes an den Bandbreitenenden und zu einer Linearisierung des Lautsprechers über das gesamte wiedergegebene Frequenzband. Dynamik und Wirkungsgrad des BOSE 901 Lautsprechers verbessern sich durch die Thulinn-Restauration nachweislich. Ein gesteigertes Klangerlebnis ist die Folge. Zur Vergrößerung anklicken!  Zwischen der einfachen Lösung bis zur High-End Restauration gibt es viele Stufen. Welche für Sie in Frage kommt, ist in erster Linie von Ihrem Budget, Ihrem Anspruch aber auch vom Erhaltungszustand und von der Serie Ihrer BOSE 901 abhängig. Sehr gerne machen wir Ihnen eine Empfehlung und ein individuelles Angebot für die Restauration Ihres BOSE 901 Systemes. Bitte fragen Sie auch die Reparatur der Typen BOSE 402 und BOSE 802, 301, 601, 901 Serien I und II sowie alle anderen Lautsprechertypen an. Transport bzw. Versand Wir freuen uns, wenn Sie es sich einrichten können, Ihre BOSE 901 persönlich zu übergeben. Alle Schritte der Restauration können dann in Ruhe besprochen werden. Vor Ort können Sie sich von der hohen Qualität unserer Arbeit überzeugen und selbstverständlich Klangproben genießen. Alternativ dazu können Sie uns die Lautsprecher zuschicken: bitte verpacken Sie die Lautsprecher und den Equalizer gewissenhaft, da ein Sturz die empfindlichen Lautsprecher zerstören, und das Gehäuse beschädigen kann. Die Versicherung der Transportunternehmen greift nur bei Verlust sofort. Eine Beschädigung auf dem Transportweg ist nur nachweisbar, wenn die Verpackung stark beschädigt ist und dies auch direkt bei Annahme reklamiert wird. Oft zeigt die Kartonverpackung kaum Spuren eines Sturzes. Die Transportunternehem haben strikte Richtlinien zur Verpackung: beispielsweise müssen Stürze aus bis zu einem Meter in Kauf genommen und abgefedert werden können. Ein solcher Sturz stellt kein Problem dar, wenn die Lautsprecher entsprechend verpackt sind. Der Boden des Kartons sollte deshalb auf eine Höhe von 10 cm gepolstert werden. Dazu eignen sich mehreren Lagen Karton, Schaum-Folie, Styropor Dämmplatten oder zur Not auch Zeitungspapier. Der Lautsprecher sollte in einen Plastiksack verpackt werden. Sie benötigen zwei Abfallsäcke zu jeweils 120 Litern. Nachdem der Lautsprecher im Karton Platz gefunden hat wird er nun rundherum gut gepolstert. Füllen Sie alle Hohlräume aus. Bitte benutzen Sie ausreichend große Kartons, damit ausreichend Platz für das Polstermaterial vorhanden ist. Die optimale Größe ist 600 mm lang, 400 mm tief und 500 mm hoch. Mit viel Vorsorge beim Verpacken genügen auch Umzugskartons aus dem Baumarkt.  Verpackungs- und Versandservice Wir schicken Ihnen zwei leere, gepolsterte Kartons und das benötigte Verpackungsmaterial zu. Sie stellen die Lautsprecher hinein und brauchen die Kartons lediglich zuzukleben. So sind Ihre BOSE 901 sicher verpackt und werden den Versand gut überstehen. Wir schicken Ihnen die Lautsprecher nach erfolgreicher Restauration zurück! Die Kartons und das Polstermaterial kosten 16,- Euro für zwei BOSE 901 und den Equalizer. Der Versand der beiden Leerkartons kostet 11,80 Euro. Der versicherte Rückversand der fertigen Lautsprecher kostet 12,90 Euro pro Box (per DHL bis 32 kg). Wenn Sie die 18 Treiber selbst aus- und einbauen möchten, können Sie auf den Versand der kompletten Gehäuse verzichten, und müssen nur die 18 Treiber einschicken. Empfehlung zum sicheren Versand von ausgebauten Treibern Lassen Sie sich im Baumarkt zwei Spanplatten in der Dicke 8-10 mm und in den Maßen 40 cm x 40 cm zuschneiden. Außerdem benötigen Sie noch Holzschrauben der Größe 3,5 x 15 oder 3,5 x 20. Auf die Spanplatten legen Sie jeweils neun Treiber mit dem Magnet nach oben. So ist die empfindliche Membrane gut geschützt. Die Lautsprecher werden jetzt mit jeweils drei Schrauben fixiert. Achtung: nicht zu fest anziehen. Die so bestückten Platten hüllen sie in einen Plastiksack ein und verschließen diesen, damit kein Verpackungsmaterial eindringen kann. Die beiden Platten zu je 9 Lautsprechern werden nun gut gepolstert in einem passendem Karton verpackt. Auch hier ist es wichtig, alle Hohlräume fest auszufüllen. Die Lautsprecher könntne sich beim Transport von den Platten losrütteln. Am besten geeignet sind Styropor Dämmplatten. Sie sind im Baustoffhandel und im Baumarkt erhältlich. So verpackt werden Ihre HVC-Treiber sicher zur Restauration ankommen. * Garantiebedingungen Wir gewähren eine Garantie von 5 Jahren auf die von uns ausgeführte Reparatur der Lautsprechersicken der HVC-Driver in Form von Nachbesserung auf Material und Arbeitszeit unter der Voraussetzung, dass die Lautsprecher nicht kommerziell sondern nur in privaten Wohnräumen genutzt, und dass einzelne Systeme nicht ausgebaut oder verändert wurden. Schäden an den HVC-Drivern, die durch äußere Einwirkung, unsachgemäße Handhabung oder übersteuerte und/oder defekte Verstärker verursacht wurden, werden durch diese Garantie nicht abgedeckt.  Hier hören auch wir auf. Denn eine Restauration dieses Lautsprechers eines BOSE 901 Baujahr ca. 1968 ist nicht wirtschaftlich. Diesen ersetzt man besser mit Treibern der neuesten Generation. Sie können sich darauf verlassen, dass wir Sie auch auf allen anderen Gebieten der Restauration nach unserem besten Wissen und Gewissen beraten. Über Ihren Besuch freuen wir uns!
|
|||||
HVC-Driver ausgestattet mit den überall verfügbaren Schaumstoffsicken. Deren mindere Qualität war mir Anlass genug, ein gutes Reparaturersatzteil zu entwickeln.
BOSE 901 HVC-Driver mit neuen Schaumstoffsicken

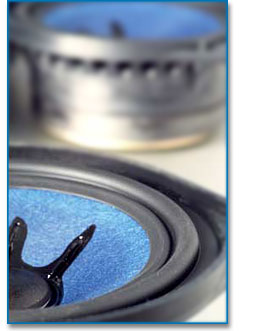

BOSE 901 HVC-Driver mit Thulinn Sicken
Eine gewissenhaft gereinigte Membrane
Vor Membranenbruch gerettet: Serie VI HVC Lautsprecher mit Thulinn Sicken

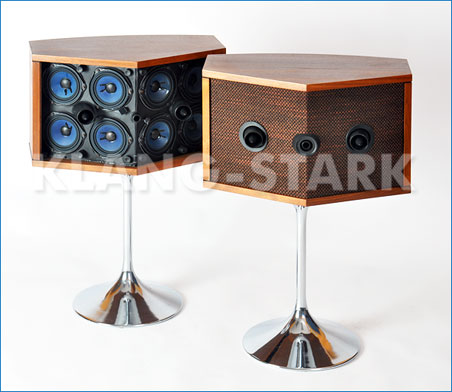

Ein BOSE 901 Serie IV Lautsprecher mit Thulinn Sicken
